Instalacje transportu pneumatycznego produktów sypkich, instalacje odpylania i instalacje centralnego odkurzania, które znalazły zastosowanie w przetwórstwie tworzyw sztucznych, generalnie składają się z tych samych elementów (rur, łuków i złączek). Różnią się ciśnieniem w rurociągu oraz czasem innymi parametrami (np. temperaturą produktu). W każdej z tych instalacji szeroko stosuje się złączki rurowe Eurac, które służą do łączenia ze sobą poszczególnych elementów rurociągu.
Andrzej Żelazo
Złączki rurowe Eurac produkowane są na określoną średnicę zewnętrzną rury, a możemy je rozróżnić pod względem długości, materiału wykonania obudowy, materiału wykonania wkładu (uszczelnienia) oraz wielkości śrub zaciskowych. Podstawowe średnice złączek to 40,0, 45,0, 48,3, 50,0, 54,0, 57,0, 60,3, 63,5, 65,0, 70,0, 76,1, 80,0, 84,0, 88,9, 101,6, 104,0, 108,0, 114,3, 125,0, 133,0, 139,7, 154,0 159,0, 168,3 i 219,1 mm.
Złączki Eurac produkowane są w kilku podstawowych typach: „L”, „M”, „HL” oraz „H”. Na każdej złączce są „wybite” następujące oznaczenia: nazwa złączki, typ, średnica w milimetrach oraz w calach. Dlatego bardzo łatwo jest na instalacji zidentyfikować typ i wielkość złączki.
Złączki rurowe typu „L”

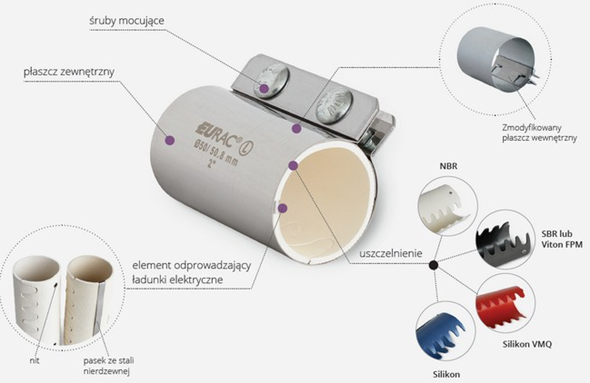

RYS. 1 Elementy składowe złączki typu „L”
Złączki typu „L” produkowane są w średnicach od 38,1 do 114,3 mm. Wykonane są głównie ze stali AISI 430. Mają długość L = 100 mm i skręcane są dwiema ocynkowanymi śrubami M8 (moment dokręcenia śrub: 16 Nm). Mogą być produkowane ze stali AISI 304L i w takim wykonaniu mają śruby zrobione ze stali nierdzewnej.
Złączki typu „L” przeznaczone są do zastosowania w instalacjach transportu podciśnieniowego i nadciśnieniowego o małej koncentracji produktu. Znakomicie spisują się w instalacjach odpylających oraz instalacjach centralnego odpylania.
Złączki rurowe typu „M”

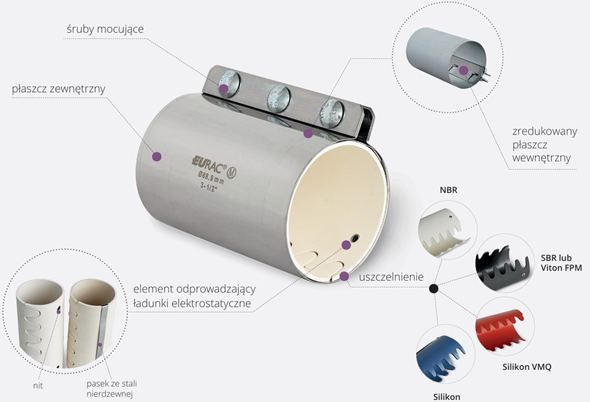

RYS. 2 Elementy składowe złączki typu „M”
Złączki typu „M” też produkowane są w średnicach od 38,1 do 114,3 mm (głównie ze stali AISI 430). Mają długość L = 150 mm i skręcane są trzema ocynkowanymi śrubami M8 (moment dokręcenia śrub: 16 Nm). Również mogą być zrobione ze stali AISI 304L (w takim wykonaniu mają śruby ze stali nierdzewnej).
Także te złączki przeznaczone są do zastosowania w instalacjach transportu podciśnieniowego i nadciśnieniowego o małej koncentracji produktu. Znakomicie spisują się również w instalacjach odpylających.
Złączki rurowe typu „HL”

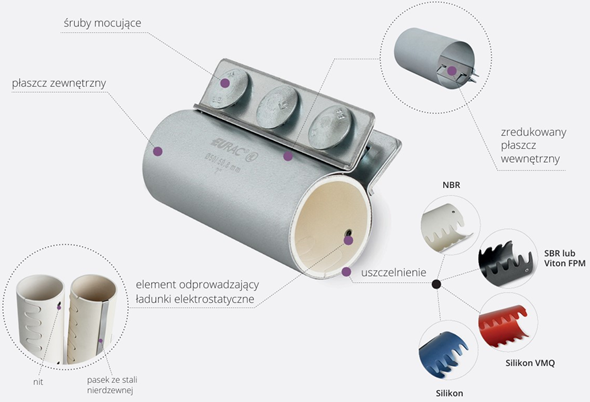

RYS. 3 Elementy składowe złączki typu „HL”
Złączki typu „HL” produkowane są w średnicach od 38,1 do 168,3 mm. Wykonane są przede wszystkim ze stali węglowej ocynkowanej. Mają długość L = 150 mm (skręcane trzema śrubami M12) lub L = 200 mm (skręcane czterema śrubami M12). Moment dokręcenia śrub wynosi 60 Nm. Mogą być produkowane ze stali AISI 304L (w takim wykonaniu mają śruby zrobione ze stali nierdzewnej).
Złączki typu „HL” przeznaczone są do instalacji transportu nadciśnieniowego o małej lub dużej koncentracji produktu
Złączki typu „L”, „M” oraz „HL” składają się z:
- obudowy (płaszcz zewnętrzny zakończony wzmocnionymi belkami do mocowania śrub);
- zredukowanego (na części obwodu) płaszcza wewnętrznego zakrywającego przerwę w płaszczu zewnętrznym związaną z odstępem między belkami do mocowania śrub;
- uszczelnienia o grubości g = 3 mm;
- dodatkowych nitów na uszczelnieniu (lub paska stalowego), służących do wyrównywania ładunków elektrostatycznych pomiędzy łączonymi rurami;
- śrub mocujących wraz z podkładkami i nakrętkami.

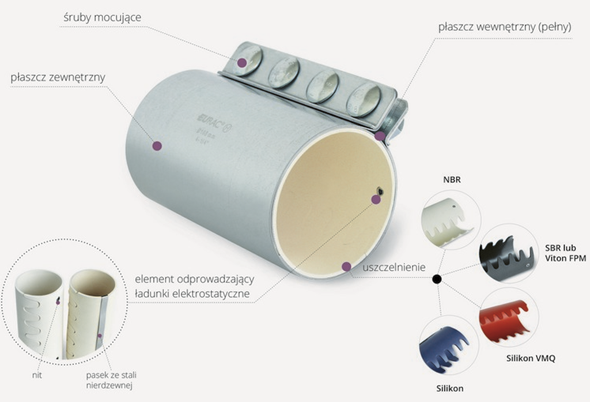

- obudowy (płaszcz zewnętrzny zakończony wzmocnionymi belkami do mocowania śrub);
- pełnego płaszcza wewnętrznego zakrywającego przerwę w płaszczu zewnętrznym związaną z odstępem między belkami do mocowania śrub;
- uszczelnienia o grubości g = 3 mm;
- dodatkowych nitów na uszczelnieniu (lub paska stalowego), służących do wyrównywania ładunków elektrostatycznych pomiędzy łączonymi rurami;
- śrub mocujących wraz z podkładkami i nakrętkami.
- prosta budowa;
- niska cena;
- atwość montażu;
- szczelność połączenia;
- dopuszczenie do kontaktu z produktami spożywczymi;
- możliwość zapewnienia dylatacji rurociągu;
- wyrównanie potencjałów elektrostatycznych pomiędzy łączonymi elementami rurociągu.
