Bezpieczeństwo przeciwwybuchowe w zakładach przetwarzających materiały sypkie staje się jednym
z najważniejszych obszarów ryzyka operacyjnego. Rosnąca skala i złożoność instalacji transportu pneumatycznego oraz systemów odpylania zwiększa prawdopodobieństwo powstawania atmosfer wybuchowych oraz propagacji wybuchów w systemach rurowych. Centralnym elementem zabezpieczeń pozostają zawory klapowe izolujące wybuch (explosion isolation flap valves), stosowane jako systemy ochronne zgodnie z wymaganiami dyrektywy ATEX 2014/34/EU.
Sebastian Słaboszewski
Po jedenastu latach obowiązywania normy EN 16447 przygotowano jej pełną rewizję w postaci projektu normy prEN 16447:2025, ktory redefiniuje wymagania dotyczące oceny, testowania i dokumentowania działania tych urządzeń. Nowa edycja jest odpowiedzią na wyzwania, z jakimi mierzy się przemysł: złożone warunki przepływu, rosnące obciążenia mechaniczne oraz konieczność potwierdzania skuteczności w warunkach zbliżonych do rzeczywistych. Zgodność z EN 16447:2014 stanowi domniemanie zgodności, ale nie zwalnia producenta z obowiązku wykazania rzeczywistej skuteczności urządzenia w zadanej aplikacji. Już dziś wiemy, że dotychczasowe wymagania okazały się niewystarczające. Dlatego kluczowe nie jest to, czy urządzenie „spełnia normę”, ale czy jego skuteczność jest udowodniona w konkretnej aplikacji procesowej. Zgodnie z wymaganiami dyrektyw ATEX 2014/34/EU i 1999/92/EC, środki ochronne muszą zapewniać poziom bezpieczeństwa adekwatny do zidentyfikowanych zagrożeń oraz być projektowane i dobierane zgodnie z aktualnym stanem wiedzy technicznej.
Od teorii do praktyki – fundamentalne zmiany w podejściu normatywnym
Norma EN 16447:2014 była pierwszym ustandaryzowanym dokumentem regulującym wymagania dla zaworów klapowych izolujących wybuch w Europie. Określała wymagania konstrukcyjne i minimalne kryteria skuteczności, umożliwiając certyfikację pierwszych generacji pasywnych urządzeń ochronnych izolujących wybuch. Doświadczenia eksploatacyjne wykazały, że część założeń przyjętych w tamtym okresie miała charakter zbyt uproszczony i nie uwzględniała dynamiki przepływu występującej w typowych układach przemysłowych. Urządzenia, które osiągały wymaganą skuteczność w warunkach laboratoryjnych, wykazywały ograniczoną efektywność w instalacjach o zmiennym przepływie, dużych przekrojach przewodów lub złożonej geometrii, generującej niestacjonarne pola prędkości i złożone oddziaływania aerodynamiczne.
1 2 3

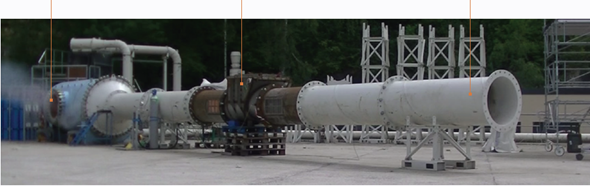

Fot.1 Badanie zaworu klapowego izolującego wybuch z udziałem jednostki notyfikowanej INERIS
1. Zbiornik 10 m³ (wszystkie pyły do Kst 250 bar·m/s)
2:.VigiFLAP Ø800
3. Badanie i dopuszczenie muszą odzwierciedlać zamierzone zastosowanie, w połączeniu z rurociągiem za klapą od strony chronionego urządzenia.
Jednym z najważniejszych elementów nowej normy prEN 16447:2025 jest odejście od uproszczonych scenariuszy testowych na rzecz badań, które odzwierciedlają parametry rzeczywistej pracy instalacji. Standard znacznie bardziej szczegółowo opisuje warunki badania zaworów klapowych izolujących wybuch, definiując wymagane scenariusze testowe, układ stanowiska badawczego, minimalną długość i geometrię przewodów, warunki zapłonu oraz parametry przepływu. Norma określa również sposób potwierdzania skuteczności izolacji, wprowadzając wymóg powtarzalnych, porównywalnych badań oraz uwzględnienia różnic wynikających z właściwości konkretnego pyłu oraz charakterystyki instalacji. W odróżnieniu od poprzedniej edycji, ocena skuteczności opiera się na wynikach pomiarów zdolności urządzenia do zatrzymania fali ciśnienia i frontu płomienia w warunkach testowych odwzorowujących charakterystykę rzeczywistych instalacji procesowych. Wynika z tego istotna konsekwencja dla rynku: skuteczność działania zaworu klapowego izolującego wybuch nie będzie mogła opierać się na uproszczonych testach kwalifikacyjnych, lecz będzie musiała zostać formalnie zweryfikowana w warunkach testowych odzwierciedlających jego docelowe zastosowanie.
Różne charakterystyki przepływu – kluczowe wyzwanie dla projektantów i producentów
Konstrukcyjnie zawory klapowe izolujące wybuch były pierwotnie projektowane z myślą o instalacjach pracujących
w trybie podciśnieniowym (pull-flow). Współczesne systemy transportu i odpylania coraz częściej funkcjonują jednak w warunkach nadciśnienia (push-flow) lub charakteryzują się przepływem o zmiennych parametrach, generującym niestacjonarne (nieustalone) i turbulentne pola przepływu, co istotnie wpływa na propagację fali ciśnienia, czas aktywacji urządzenia, obciążenia aerodynamiczne działające na element zamykający oraz stabilność zamknięcia podczas deflagracji. Projekt normy prEN 16447:2025 po raz pierwszy jednoznacznie wskazuje, że urządzenia muszą być badane w warunkach odpowiadających przewidywanemu zastosowaniu, a nie w uproszczonych konfiguracjach laboratoryjnych. W praktyce oznacza to, że producenci deklarujący skuteczność działania w systemach nadciśnieniowych będą musieli dysponować odpowiednimi wynikami badań, potwierdzającymi tę deklarację.
Z perspektywy użytkownika przemysłowego kluczowe staje się więc nie tylko to, czy urządzenie spełnia wymagania normatywne, lecz czy zostało zweryfikowane w konfiguracji odpowiadającej rzeczywistym warunkom procesu.
Stabilność zamknięcia – krytyczny wymóg bezpieczeństwa
Jednym z problemów zidentyfikowanych w badaniu powypadkowym przez specjalistów ISMA NV było wtórne otwarcie zaworu klapowego po jego początkowym zamknięciu, spowodowane turbulentnymi fluktuacjami ciśnienia. Skutkowało to ponowną inicjacją spalania mieszaniny pyłowo-powietrznej w obszarze, który powinien być chroniony systemem izolacji.
Zjawisko to było spójne z charakterystyką deflagracji pyłu w przewodach rurowych, gdzie proces spalania i rozprzestrzeniania się gazów generuje gwałtowne, zmienne obciążenia dynamiczne. W takich warunkach obserwuje się m.in.: odbicia fali ciśnienia od kolan, zwężeń oraz odgałęzień instalacji; interferencje fal ciśnienia wynikające z niejednorodności przepływu; lokalny wzrost ciśnienia wskutek kompresji gazów; a także szybki, turbulentny przepływ produktów spalania. Połączenie tych zjawisk może generować krótkotrwałe, wsteczne siły działające na element zamykający zaworu klapowego izolującego wybuch. Analiza jednego z takich zdarzeń wykazała, że zawór klapowy izolujący wybuch był testowany w układzie laboratoryjnym bez odcinka rurociągu za urządzeniem, co eliminowało obciążenia aerodynamiczne typowe dla rzeczywistych instalacji. Nowa norma zdecydowanie eliminuje tę lukę, wprowadzając wymóg, by zawór klapowy izolujący wybuch nie tylko zamknął się w wyniku wybuchu, ale pozostał zamknięty przez cały czas jego trwania.

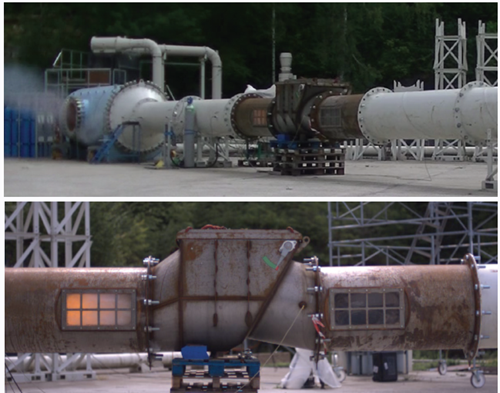

FOT. 2 Badanie zaworu klapowego izolującego wybuch z udziałem jednostki notyfikowanej INERIS
Na co powinien zwrócić uwagę kupujący?
-
1. Zakres i metodologia badań. Producent powinien udostępnić użytkownikowi wiarygodne informacje techniczne, w tym wyciągi z badań lub dane z testów potwierdzające skuteczność działania urządzenia w warunkach zbliżonych do rzeczywistej pracy instalacji, wraz z opisem stanowiska, geometrii przewodów oraz warunków zapłonu.
-
2. Kierunek i dynamika przepływu powietrza. Urządzenie musi być certyfikowane dla warunków zgodnych z procesem (nadciśnienie/ podciśnienie/zmienny), ponieważ skuteczność izolacji jest bezpośrednio zależna od aerodynamicznych obciążeń działających na zawór.
-
3. Mechanizm stabilizacji zamknięcia. Zawór klapowy izolujący wybuch powinien posiadać system przeciwdziałający ponownemu otwarciu po deflagracji na skutek działania obciążeń aerodynamicznych.
- 4. Kompletność dokumentacji ATEX. Kluczowe znaczenie mają: instrukcje, deklaracje zgodności, ocena ryzyka oraz harmonizacja normatywna.
Podsumowanie – konsekwencje dla rynku i przemysłu
Projekt prEN 16447:2025 wprowadza istotne zmiany w metodach oceny i testowania zaworów klapowych izolujących wybuch, koncentrując się na walidacji ich działania w warunkach odpowiadających rzeczywistym scenariuszom procesowym. Odejście od uproszczonych testów laboratoryjnych ma kluczowe znaczenie w kontekście współczesnych instalacji procesowych, w których występują zmienne parametry przepływu, nadciśnienie oraz złożone obciążenia aerodynamiczne. Nowa norma przesuwa nacisk z deklaratywnej zgodności na dowodową skuteczność, co wymaga od producentów udokumentowanych badań, a od użytkowników świadomego doboru urządzeń pod kątem specyfiki procesu. Incydenty eksploatacyjne pokazały, że urządzenia zgodne ze starą normą mogą nie zapewniać pełnej skuteczności w warunkach dynamicznej deflagracji pyłu, co podkreśla potrzebę aktualizacji podejścia.

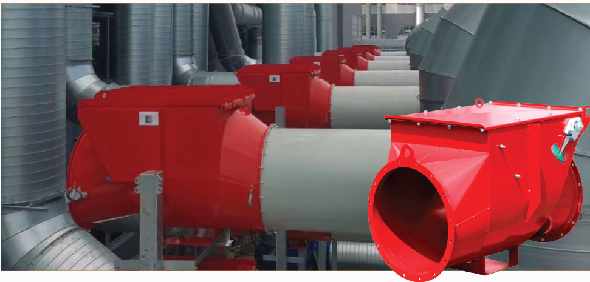

FOT. 3 Przykładowe zdjęcie zaworu klapowego izolującego wybuch
Choć projekt normy nie został jeszcze oficjalnie opublikowany, jego wymagania już dziś wskazują kierunek niezbędnych zmian na rynku. W perspektywie przemysłowej oznacza to wyższy poziom bezpieczeństwa procesu oraz większą transparentność i przewidywalność działania urządzeń ochronnych. Dla producentów oznacza to potrzebę dostosowania konstrukcji i dokumentacji do nowych wymagań. Warto dodać, że prEN 16447:2025 funkcjonuje w powiązaniu z innymi normami, m.in. EN 15089 dotyczącą systemów izolowania wybuchu, która uzupełnia nowe podejście do oceny zaworów klapowych. Kontekst dopełniają normy horyzontalne, między innymi: EN 1127-1 i EN 14460.
