Elementy systemu rurowego Jacob

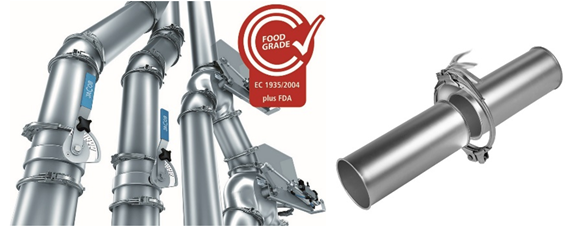

System Jacob jest to system połączeń elementów rurowych. Wszystkie elementy zakończone są specjalnymi wywijanymi obrzeżami – o wielkości 6 mm (do połączeń na obejmy żłobkowe). Jest to system szczelny do 0,5 bar. Połączenia łączone za pomocą obejm żłobkowych (dwuśrubowych lub Quick Connect). Elementy produkowane są w zakresie średnic od DN 60 do DN 630. Obejmy mogą być wykonane ze stali węglowej ocynkowanej (galwanicznie) lub ze stali nierdzewnej AISI 304. Elementy systemu Jacob mogą być produkowane ze stali węglowej malowanej (standardowo malowanej proszkowo farbą RAL 7032), stali węglowej ocynkowanej (standardowo cynkowanej ogniowo, o grubości powłoki 60 μm) lub stali nierdzewnej. W standardzie elementy mają grubość ścianki g = 1 lub g = 2 mm (niektóre elementy: g = 1,5 mm).



Łuki o dużym promieniu

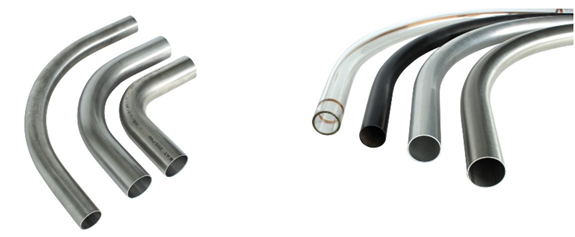

W instalacjach odpylania stosowane są też łuki o dużym promieniu. Najbardziej popularne są łuki gięte na zimno o promieniu gięcia R = 250, 500, 800 lub nawet 1000 mm. Wykonane są one ze stali nierdzewnej AISI 304 (AISI 316) i mają grubości ścianki g = 1,5 mm (dla średnic do 60,3 mm) oraz g = 2 mm (dla średnic powyżej 60,3 mm). Każdy łuk zakończony jest odcinkami prostymi (z reguły po 100 lub 200 mm), tak aby można było go łączyć z innymi elementami za pomocą obejm rurowych Eurac. Łuki produkowane są w zakresie średnic od 38,1 do 219,1 mm. Łuki o największych średnicach mogą być produkowane o promieniu R = 1200 lub R = 1500 mm. Dla niektórych średnic możliwe jest wykonanie łuków o grubości ścianki g = 3 lub g = 4 mm. Standardowo łuki produkowana są o kątach 90, 45 lub 30 stopni.



Złączki Eurac

Do instalacji centralnego odkurzania stosowane są złączki rurowe Eurac typu „L”. Złączka taka ma długość 100 mm. Łączona jest na dwie śruby M8. Wykonana jest ze stali nierdzewnej AISI 430. Jest to stal przeznaczona do walcowania (złączki L produkowane są na automatycznych liniach produkcyjnych – dzięki temu są tańsze od podobnych złączek wykonanych ze stali węglowej ocynkowanej).

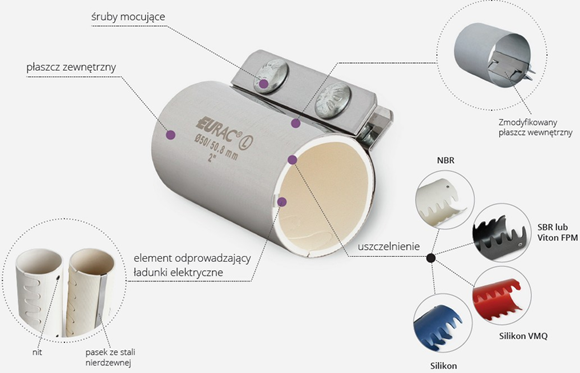

Złączka taka składa się z następujących elementów: płaszcza zewnętrznego, zredukowanego płaszcza wewnętrznego, uszczelnienia, śrub mocujących oraz paska lub nitów służących do odprowadzenia ładunków elektrostatycznych. Zamieszczony schemat przedstawia elementy składowe złączki typu „L”. Wkłady mogą być wykonane z NBR-u, SBR-u, silikonu lub Vitonu. Do instalacji centralnego odkurzania stosowane są głównie wkłady wykonane z SBR-u (czarne) lub z NBR-u (białe).





Złączki Eurac produkowane są w następujących średnicach: 38,1, 40,0, 45,0, 48,3, 50,0, 54,0, 60,3, 63,0, 65,0, 70,0, 76,1, 80,0, 84,0, 88,0, 101,6, 104,0 i 114,3 mm.

Zalety: prosta budowa, łatwość montażu, zapewnienie połączenie elektrycznego pomiędzy rurami, wykonanie ze stali nierdzewnej AISI 430, krótki czas dostawy (większość złączek jest dostępna z magazynu w Polsce).
