Urządzenia oferowane przez firmę PROORGANIKA przeznaczone do pracy w strefach wybuchowych
Firma PROORGANIKA oferuje urządzenia mające zastosowanie w instalacjach z produktami sypkimi. Są to elementy systemu rurowego Jacob, złączki rurowe Eurac, zawory zaciskowe HOmatic oraz podajniki celkowe RotaVal. Wszystkie te urządzenia mają możliwość pracy również w strefach zagrożonych wybuchem. Wyróżniamy w nich elementy będące fragmentami rurociągów oraz urządzenia z własnym napędem.
Andrzej Żelazo
Przygotowanie elementów rurociągów systemu rurowego Jacob, złączek rurowych Eurac czy zaworów zaciskowych HOmatic polega na wyrównaniu ładunków elektrostatycznych na poszczególnych częściach lub pomiędzy nimi.
FOT. 1, 2, 3, 4, 5, 6 Elementy systemu Jacob stosowane w strefach wybuchowych, od lewej: mostek do odprowadzenia ładunków elektrostatycznych, przepustnica z uszczelnieniem (wykonanie ATEX), przesyp dwudrogowy z uszczelnieniem wewnętrznym (wykonanie ATEX), rozdzielacz dwudrogowy, rura ze wzmocnionymi wywijkami (odporność na ciśnienie wybuchu: 10 bar), wyrównanie potencjałów elektrostatycznych za pomocą uch i kabelka
Jeśli chodzi o system rurowy Jacob, to ma on dodatkowe przyspawane ucha oraz kabelki do ich łączenia, mostki do odprowadzenia ładunków elektrostatycznych czy też uszczelki wykonane z EPDM, przewodzącego ładunki elektrostatyczne. Co do złączek Eurac, to mają one nity w uszczelnieniu, dzięki którym następuje wyrównanie ładunków elektrostatycznych (poprzez obudowę złączki).Co się tyczy zaworów zaciskowych HOmatic, to są one zaprojektowane i wykonane w ten sposób, że nie występują potencjalne źródła zapłonu. Ponieważ nie ma źródeł zapłonu, zawory zaciskowe mogą być użyte w strefach Ex 0, 1, 2, 20, 21, 22 (zgodnie z dyrektywą ATEX 2014/34/UE). Oczywiście należy pamiętać o uziemieniu zaworu (całego rurociągu). Można uziemić zawór, wykorzystując jedną ze śrub (przy zaworach kołnierzowych).

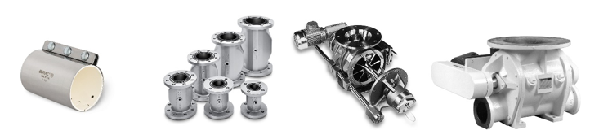

FOT. 7, 8, 9, 10 Od lewej: złączka Eurac typu M, zawory zaciskowe HOmatic serii 41, podajnik celkowy do szybkiego czyszczenia i zasilacz śluzowy – RotaVal
Elementy z własnym napędem to przede wszystkim część urządzeń systemu rurowego Jacob oraz podajniki celkowe firmy RotaVal. Z urządzeń firmy Jacob przeznaczonych do pracy w strefie ATEX wyróżniamy: przepustnice bez uszczelnienia, przepustnice z uszczelnieniem, przesypy dwudrogowe z osłoną wewnętrzną, przesypy dwudrogowe z uszczelnieniem wewnętrznym czy też rozdzielacze dwudrogowe z uszczelnieniem wewnętrznym oraz z dodatkowym doszczelnieniem wału. Wszystkie te urządzenia mogą być stosowane w instalacjach, gdzie występuje strefa ATEX 0 lub 20 wewnątrz urządzenia oraz strefa ATEX 22 na zewnątrz urządzenia. Napędy (siłowniki pneumatyczne) przeznaczone są do pracy w strefie ATEX. Osprzęt siłownika (elektrorozdzielacz i cewki o napięciu sterowania 24 V DC) także jest dostosowany do pracy w strefie wybuchowej. Natomiast zamiast skrzynki z dwoma mechanicznymi wyłącznikami krańcowymi stosowane są dwa indukcyjne czujniki położenia przeznaczone do pracy w strefie ATEX (o napięciu zasilania 24 V DC). Podajniki celkowe oraz zasilacze śluzowe firmy RotaVal przeznaczone są do pracy w strefie ATEX 0 lub 20 wewnątrz urządzenia oraz w strefie ATEX 22 na zewnątrz urządzenia. Dodatkowo podajniki celkowe oraz zasilacze śluzowe są certyfikowane na ciśnienie wybuchu wynoszące 10 bar.
Elementy systemu Jacob w zależności od wykonania (grubość, średnica i rodzaj połączenia) certyfikowane są na odpowiednią odporność na ciśnienie wybuchu. Elementy łączone na obejmy żłobkowe mają odporność na ciśnienie wybuchu wynoszące 3 bar (dla elementów do średnicy DN 300 i grubości ścianki g = 2 mm). Elementy łączone na kołnierze luźne mają odporność na ciśnienie wybuchu mające 3 bar (dla średnicy DN 710 lub DN 800 w zależności od rodzaju elementu). Elementy łączone na wywijki wzmacniane (do średnicy DN 300) oraz na kołnierze spawane mają odporność na ciśnienie wybuchu sięgające 10 bar.
