W przemyśle spożywczym mamy do czynienia z określonymi wymogami, jakie muszą spełniać urządzenia i elementy instalacji kontaktujące się z produktem spożywczym. Urządzenie lub elementy instalacji muszą być wykonane ze stali nierdzewnej (czasem o określonej chropowatości), powinny być łatwe do czyszczenia i mycia, a także spełniać określone wymagania temperaturowe czy wybuchowe (ATEX). Takie wymagania spełnia najbardziej rozbudowany system elementów rurowych – system rurowy firmy Jacob.



W branży spożywczej wykorzystuje się głównie elementy systemu wykonane ze stali nierdzewnej AISI 304 (304L) lub ze stali nierdzewnej AISI 316L-1.4404 lub AISI 316Ti-1.4571. Wszystkie elementy mają atest PZH. Jest to „Świadectwo jakości zdrowotnej”, wydane przez Narodowy Instytut Zdrowia Publicznego – Państwowy Zakład Higieny. Mają także certyfikat FDA, czyli świadectwo zgodności z przepisami amerykańskimi „Food and Drug Administration”. Dodatkowym dokumentem jest tzw. certyfikat „Food Grade”. Jest to dokument producenta stwierdzający zgodność elementów systemu rurowego Jacob z rygorystycznymi wymaganiami europejskiego rozporządzenia EC 1935/2004 z 27 października 2004 r. Innym dostarczanym (do danej dostawy / danego elementu) dokumentem może być certyfikat materiałowy 3.1 lub 2.2.

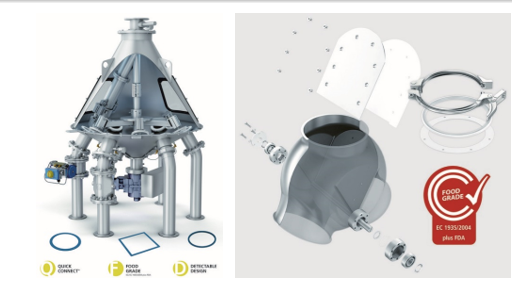

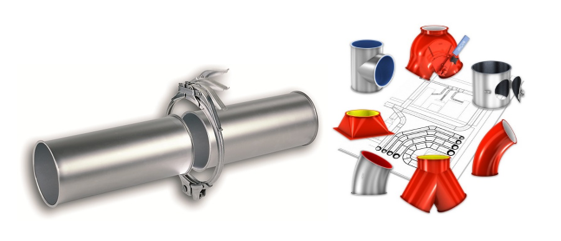

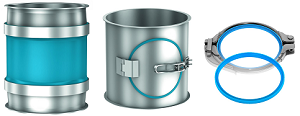

System rurowy Jacob to zestaw rur, łuków, trójników, redukcji, przepustnic, zasuw, przesypów dwudrogowych lub wielodrogowych, w którym każdy z elementów zakończony jest charakterystyczną wywijką (standardowo ma 6 mm) i łączony jest na obejmy żłobkowe. Zasada działania systemu polega na łączeniu elementów rurociągów z wywijanymi obrzeżami za pomocą obejm żłobkowych. W przypadku produktów spożywczych generalnie stosowane są elementy wykonane ze stali nierdzewnej oraz uszczelki spełniające wymagania FDA oraz EC 1935/2004 (seria „Food Grade”). Uszczelki mogą być wykonane z silikonu białego lub niebieskiego (wykrywalny na detektorach metali) albo z czarnego EPDM (przewodzącego ładunki elektrostatyczne). Obejmy łączące mogą być wykonane ze stali nierdzewnej (tak jak elementy rurociągów) albo ze stali węglowej ocynkowanej (obejma nie ma kontaktu z produktem). Maksymalna temperatura pracy uszczelek to 250°C (uszczelki silikonowe).

Elementy systemu rurowego firmy Jacob łączone są nie tylko na obejmy żłobkowe (w zakresie średnic od DN 60 do DN 630), ale także za pomocą kołnierzy luźnych (w zakresie średnic od DN 350 do DN 1250) i spawanych kołnierzy płaskich (w zakresie średnic od DN 1250 do DN 1600). Elementy wykonywane ze stali nierdzewnej mają grubość ścianki 1 (1,5) lub 2 mm. Jedynie największe łuki o promieniu R = 5D mogą być wykonane ze stali o grubości g = 3 mm, ale i tak mają przyspawany na końcu króciec z wywijką o grubości g = 2 mm. System rurowy Jacob jest odpowiedni do pracy przy ciśnieniu w rurociągu do 0,5 bar. Większość elementów (z reguły dla grubości ścianki 2 mm oraz średnicy do 300 mm) ma odporność na ciśnienie wybuchu wynoszącą 3 bar. W przypadku wymagań ATEX dodatkowo stosuje się elementy służące do odprowadzenia ładunków elektrostatycznych, takie jak ucha, kabelki czy mostki (specjalne elementy nakręcane na śrubę obejmy, łączące metalicznie dwa elementy ze sobą). Mostki składają się z dwóch końcówek ze sprężyną pośrodku, zapewniającą stały ich docisk do łączonych elementów. Elementy napędowe (przesypy, przepustnice czy rozdzielacze wielodrogowe) dostosowane są do pracy w strefie ATEX 2.0 (wewnątrz urządzenia) oraz mogą być wyposażone w osprzęt do pracy w strefie ATEX 2.2 lub 2.1 (na zewnątrz urządzenia).
Łatwy montaż, szybkość rozłożenia do mycia (czyszczenia) i powtarzalność ponownego złożenia, a także spełnienie wszystkich wymaganych norm zapewniają firmie Jacob czołową pozycję dostawcy elementów rurowych w przemyśle spożywczym.





www.proorganika.com.pl
