W przemyśle rolno-spożywczym system rurowy Jacob cieszy się dużym zainteresowaniem przede wszystkim ze względu na szczelność, szybkość montażu oraz łatwość czyszczenia. Obecnie coraz częściej stosuje się nie tylko pojedyncze elementy rurociągów, ale też kompletne instalacje wraz z największymi urządzeniami, czyli rozdzielaczami wielodrogowymi.
Andrzej Żelazo

System rurowy Jacob to układ połączeń rurociągów, w którym wszystkie elementy zakończone są charakterystycznymi wywijkami i łączone obejmami żłobkowymi (lub przy większych średnicach kołnierzami płaskimi). Znajduje on szerokie zastosowanie w instalacjach przenoszenia produktów sypkich – zarówno w instalacjach przesypowych, jak i instalacjach transportu pneumatycznego. System ten doskonale sprawdza się również w instalacjach odpylania.

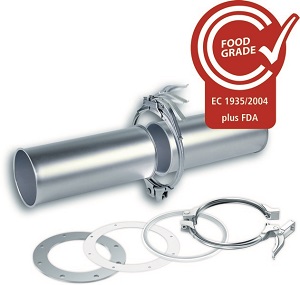

FOT. 1 Sposób łączenia elementów systemu Jacob

W przemyśle rolnym stosowane są głównie elementy wykonane ze stali węglowej malowanej, których ścianka ma grubość 2 lub 3 mm. Coraz częściej spotyka się też elementy zabezpieczone wewnątrz przed wycieraniem elastomerami poliuretanowymi, umieszczonymi metodą wlewania lub wykładania. Elastomery poliuretanowe są tworzywem niezwykle uniwersalnym. Mają duży zakres twardości i równocześnie zachowują dużą elastyczność. Ze względu na ich wybitną odporność na wycieranie są wykorzystywane do wzmacniania elementów systemu rurowego Jacob.

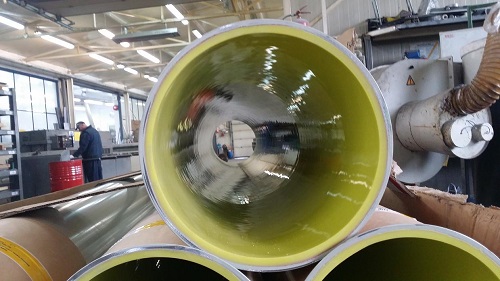

FOT. 2 Wyłożone poliuretanem rury systemu Jacob

W przemyśle spożywczym stosowane są głównie elementy wykonane ze stali nierdzewnej AISI 304 (lub AIS 316). Elementy te spełniają nie tylko wymagania FDA (przepisów amerykańskich Food and Drug Administration), ale także europejskie wymagania EC 1935/2004 (mają certyfikat Food Grade). Stosowanie rozdzielaczy wielodrogowych (wspomnianych na początku) wiąże się z ustawicznym zwiększaniem wydajności instalacji. W mniejszych instalacjach kieruje się strugę produktu przesypami dwudrogowymi (na prawo lub na lewo). W większych instalacjach wybiera się jeden z kilku (kilkunastu) kierunków kierowania produktu.

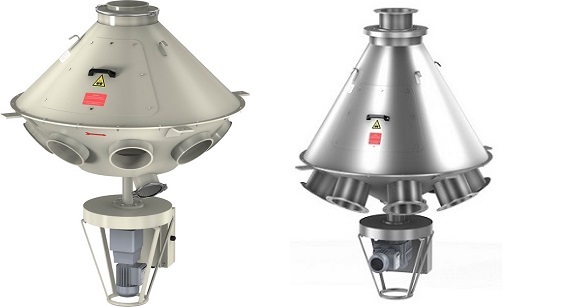

Rozdzielacz 8-drogowy z kątem pochylenia                  Rozdzielacz 8-drogowy z kątem pochylenia rur wynoszącym
 wynoszącym 45°, wykonanie standardowe                   60°, wykonanie standardowe


Duża liczba pojedynczych elementów, spełnienie wymagań EC 1935/2004 i szybkość dostaw ugruntowują pozycję firmy Jacob w charakterze lidera w produkcji modułowych systemów rurowych.
