Podczas transportu pneumatycznego surowców silnie wycierających oraz w przypadku transportu z dużymi prędkościami następuje wycieranie elementów rurociągu bądź niszczenie struktury ziaren surowca. Wycieranie rurociągów jest najbardziej widoczne na łukach, gdyż w tym miejscu surowiec zmienia kierunek.
Andrzej Żelazo

Aby wyeliminować wycieranie się łuków, można wyłożyć je materiałem trudnościeralnym lub zastosować łuki
o specjalnym kształcie...

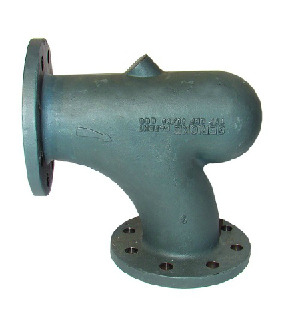

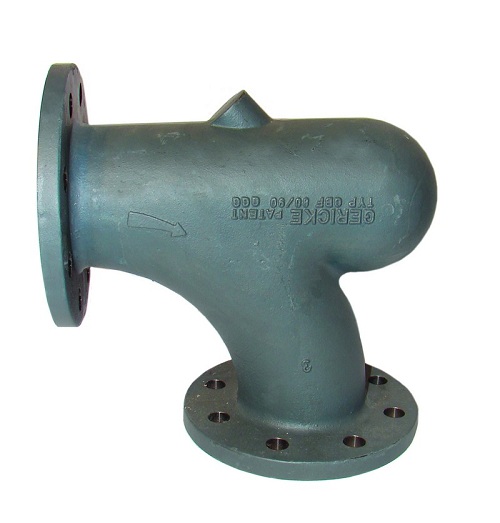

Łuki typu GB

Idealnym rozwiązaniem problemu są łuki specjalne typu GB, które eliminują wycieranie się ścianek, a także mieszanie się surowców po ich zmianie. Łuki GB składają się z łuku o małym promieniu, specjalnie opatentowanej komory i dwóch kołnierzy łączących, a zasada ich działania polega na wirowaniu surowca podczas transportu, co powoduje toczenie się transportowanego surowca po surowcu wirującym. Dzięki temu nie ma wycierania ścianek łuku (surowiec nie trze o łuk) oraz niszczenia ziaren surowca (surowiec nie uderza o ścianki). Po zakończeniu transportu komora samoczynnie się oczyszcza, nie powodując zalegania surowca, można więc swobodnie stosować je w instalacjach wymagających nawet częstej zmiany transportowanego materiału.


Łuki specjalne typu GB mają dużo mniejszy promień od łuków zwykłych, co oznacza, że dużo łatwiej je zabudować na instalacji. Potrzebują zdecydowanie mniej miejsca, co jest szczególnie ważne przy wykonywaniu modernizacji, podczas której układ hal i urządzeń jest już ustalony i na łuki o dużym promieniu nie ma miejsca.
 Łuki GB produkowane są w zakresie średnic od DN 50 do DN 350 mm z żeliwa (GGG 70), stopów aluminium (AlSi6Cu4) oraz staliwa nierdzewnego 1.4408.
Zalety:
Duża odporność na wycieranie.
Mały promień łuku, łatwość montażu.
Samooczyszczanie się po przedmuchu powietrzem.
Możliwość montażu w pionie i w poziomie.

Nie rozbijają ziaren transportowanego surowca oraz nie tworzą się „anielskie włosy”.
Zastosowanie:
Tworzywa sztuczne jako granulaty i proszki.
Granulaty naturalne i wzmacniane np. włóknem szklanym.
Wszystkie rodzaje zbóż.
Proszki do prania.
Cement, gips, popiół, piasek, wapno.
Krzemionka.
Pyły i wiórki drewniane.
Koks.
Pyły metaliczne.
Pyły ceramiczne.

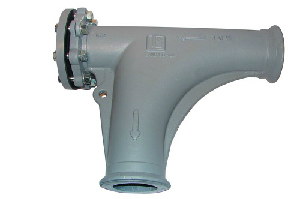

Łuki typu Sand-OS

Łuki specjalne typu Sand-OS podobnie jak łuki typu GB eliminują problem wycierania się ścianek łuku przy transporcie surowców bardzo wycierających. Przeznaczone są do zamontowania w instalacjach transportu pneumatycznego i skręcania kierunku strumienia transportowanego surowca. Stosowane są w instalacjach niewymagających częstej zmiany surowca, gdyż wymagają czyszczenia przy zmianie surowca na inny.

 Wykonane są z odlewu żelaznego. Dzięki specjalnej budowie łuki te posiadają większą strefę odkładania się produktu, co zabezpiecza ścianki łuku przed wycieraniem. Końcowa część rozszerzenia zamykana jest wymiennym deklem, który umożliwia również czyszczenie łuku.
Zalety:
Trwałość.
Eliminacja wycierania łuku.
Atrakcyjna cena.
Niskie koszty konserwacji.

http://www.proorganika.com.pl
