Typowymi elementami rurociągu transportu pneumatycznego są rury, łuki i złączki. Proorganika oferuje gięte na zimno łuki wykonane ze stali nierdzewnej oraz złączki rurowe Eurac przeznaczone do łączenia rur i łuków ze sobą.

Andrzej Żelazo

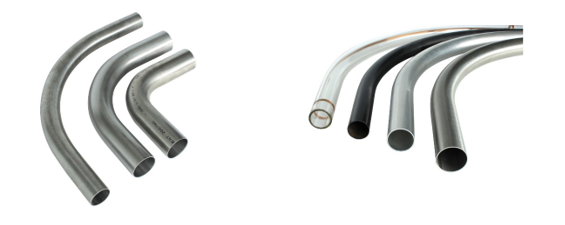

Łuki gięte na zimno przeznaczone do instalacji transportu pneumatycznego produktów sypkich są wykonywane z rur ze stali nierdzewnej AISI 304, o średnicach od 38,0 × 1,5 mm do 206,0 × 3,0 mm. Łuki takie powinny mieć promień gięcia ok. 10 razy większy od średnicy rurociągu (R = 10 D). Standardowe łuki wykonuje się o promieniu gięcia 500, 800 lub 1000 mm (najbardziej typowe). Możliwe jest też wykonanie łuków o promieniu 1200 lub 1500 mm. Każdy łuk jest zakończony odcinkami prostymi po 100 lub 200 mm (prosty koniec ułatwia spawanie lub założenie złączki). Najczęściej łuki produkowane są o kącie 90 stopni. Mogą być również wykonywane o kącie 45 lub 30 stopni (a także według określonych wymagań klienta). Dobrze wykonane łuki powinny być bez fałd i zadziorów (dopuszcza się minimalną owalizację).


Łuki produkowane ze stali nierdzewnej AISI 304 lub czasem AISI 316 znajdują zastosowanie głównie w przemyśle spożywczym lub chemicznym. Do produktów wycierających można zastosować łuki ze stali nierdzewnej z dodatkową obróbką cieplną (oznaczenie: HVA-Niro®). Takie łuki produkowane są w zakresie średnic typowych łuków wykonanych ze stali nierdzewnej AISI 304 i są 20–30 razy bardziej wytrzymałe na wycieranie od łuków typowych.
   Do łączenia łuków i rur można zastosować złączki Eurac. Zasada łączenia rur i łuków za pomocą tych złączek jest niezwykle prosta. Złączkę nasuwamy na jedną rurę, wsuwamy drugą rurę i skręcamy złączkę śrubami. Dobrze jest zaznaczyć wcześniej na rurze, jak głęboko należy ją wsunąć w złączkę.
   Złączki zbudowane są z tulei zewnętrznej, tulei wewnętrznej oraz wkładki uszczelniającej. Ponadto wewnątrz każdej złączki znajduje się specjalny nit lub pasek ze stali nierdzewnej, służące do dodatkowego metalicznego połączenia rur w celu odprowadzenia ładunków elektrostatycznych. Wkładki uszczelniające mogą być wykonane z NBR-u (ma kolor biały) – dopuszczonego do kontaktu z produktami spożywczymi i charakteryzującego się odpornością temperaturową w zakresie od -30°C do +80°C – lub SBR-u (ma kolor czarny), w wykonaniu przemysłowym i o odporności temperaturowej od -30°C do +80°C. Wkładki uszczelniające mogą być także zrobione z czerwonego silikonu (o odporności temperaturowej do 250°C), niebieskiego silikonu (dodatkowo wykrywalnego na detektorach metali) lub vitonu. W zależności od średnicy oraz dodatkowych wymagań (ciśnienia w rurociągu) stosuje się różne typy złączek Eurac. W układach podciśnieniowych i niskociśnieniowych znalazły zastosowanie złączki typu L lub M. Przy większych ciśnieniach lub innych wymaganiach używa się złączek typu HL lub H.

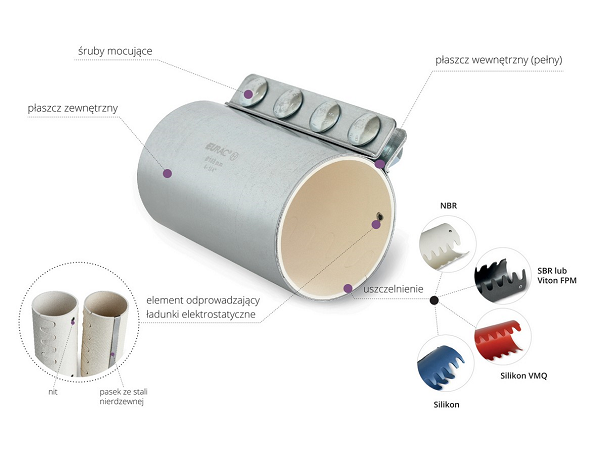

   Poniższa grafika pokazuje budowę złączki typu H. Na obudowie każdej złączki jest napis EURAC®, określenie typu (w tym przypadku H) oraz rozmiar średnicy 108 mm (4 i ¼ ″). Złączka ma długość L = 200 mm (cztery śruby), nit do odprowadzenia ładunków elektrostatycznych oraz biały wkład uszczelniający wykonany z NBR-u.
