W przemyśle chemicznym, spożywczym, w przetwórstwie tworzyw sztucznych czy też w branży materiałów budowlanych mamy do czynienia z instalacjami transportu pneumatycznego. Transport pneumatyczny produktów sypkich to (ogólnie mówiąc) przenoszenie cząsteczek produktu w strudze powietrza w zamkniętym rurociągu na odległość kilku, kilkunastu, kilkudziesięciu metrów. Obojętnie, czy mamy do czynienia z transportem nadciśnieniowym, czy podciśnieniowym, zawsze występują te same elementy. Są to rury, łuki i złączki.
Andrzej Żelazo

Łuki
Najczęściej w instalacjach transportu pneumatycznego stosowane są łuki o promieniu gięcia R = 10D (10 × średnica rurociągu). Najbardziej popularne są łuki gięte na zimno o promieniu gięcia R = 500, 800 lub 1000 mm. Wykonane są one ze stali nierdzewnej AISI 304 i mają grubości ścianki g = 1,5 mm (dla średnic do 60,3 mm) oraz g = 2 mm (dla średnic powyżej 60,3 mm). Każdy łuk zakończony jest odcinkami prostymi (z reguły po 100 lub 200 mm), tak aby można było go łączyć z innymi elementami za pomocą obejm rurowych. Łuki produkowane są w zakresie średnic od = 38,1 do 206,0 mm. Łuki o największych średnicach mogą być produkowane o promieniu R = 1200 lub R = 1500 mm. Dla niektórych średnic możliwe jest wykonanie łuków o grubości ścianki g = 3 lub g = 4 mm.

   Przy dużych wydajnościach (dużych prędkościach) lub bardzo wycierającym produkcie stosowane są łuki ze stali AISI 304 po specjalistycznej obróbce cieplnej (oznaczenie HVA Niro®). Łuki takie są ok. 25 razy bardziej wytrzymałe na wycieranie od łuków standardowych.

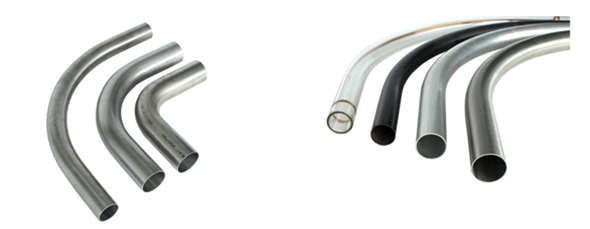

FOT. 1 Łuki oferowane przez firmę Proorganika

Złączki
Złączki Eurac produkowane są w kilku typach: „L”, „M”, „HL’ oraz „H”. Złączki Eurac „L” oraz „M” wytwarzane są w średnicach od 38,1 do 114,3 mm. Złączki wykonane ze stali nierdzewnej AISI 430 mają śruby zrobione ze stali węglowej ocynkowanej, a złączki ze stali AISI 304L – śruby ze stali nierdzewnej. Długość złączek „L” to 100 mm, a długość złączek „M” – 150 mm. Złączki typu „HL” produkowane są do średnicy 168,3 mm, a złączki typu „H” – do średnicy 219,1 mm. Złączki typu „HL” oraz „H” wytwarzane są standardowo ze stali węglowej ocynkowanej. Różnią się między sobą płaszczem wewnętrznym (złączki typu „HL” mają płaszcz zredukowany, a złączki typu „H” – pełny) oraz grubością śrub: M16 (do złączek typu „H” powyżej średnicy 88,9) oraz M12 (do złączek typu „HL” powyżej średnicy 88,9 mm). Złączki typu „HL” oraz „H” mają standardową długość L = 150 mm. Są także produkowane w długościach L = 200 lub L = 250 mm.

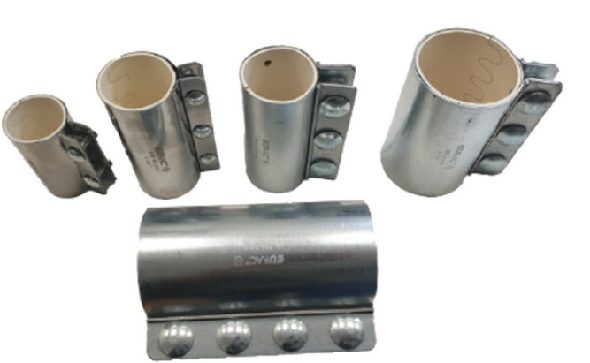

FOT. 2 W firmie Proorganika dostępny jest też szeroki wybór złączek Eurac

Złączka Eurac składa się z następujących elementów: płaszcza zewnętrznego, zredukowanego płaszcza wewnętrznego (tylko na części obwodu) – dotyczy złączek „L”, „M”, „HL” – płaszcza wewnętrznego pełnego (na całym obwodzie) – w przypadku złączek typu „H” – uszczelnienia, śrub mocujących oraz paska lub nitów do odprowadzania ładunków elektrostatycznych.
Uszczelnienia w złączkach mają grubość g = 3 mm i są elementami zamiennymi (mogą się zużywać i można je wymieniać samodzielnie). Są one wykonane z następujących materiałów: białego NBR (ma dopuszczenie do kontaktu z produktami spożywczymi – atest PZH – i jest zgodny z CE 1935/2004, FDA i REACH 1907/2006 oraz może pracować w zakresie temperatur od -30° do +110°C), czarnego SBR (może być używany w zakresie temperatur od -30° do +80°C), czerwonego silikonu VMQ (pracującego w zakresie temperatur od -60° do +225°C), czarnego vitonu FPM (wykorzystywanego w zakresie temperatur od -20° do +250°C), niebieskiego silikou (ma dopuszczenie do kontaktu z produktami spożywczymi i może pracować w zakresie temperatur od -40° do +180°C, a dodatkowo jest wykrywalny na detektorach metali). Do instalacji transportu podciśnieniowego lub instalacji centralnego odkurzania stosowane są głównie złączki typu „L” lub „M”, a do instalacji transportu ciśnieniowego stosowane są raczej złączki typu „HL” lub „H”. Zalety złączek Eurac to: prosta budowa, łatwość montażu, zapewnienie połączenia elektrycznego pomiędzy rurami, wykonanie ze stali nierdzewnej AISI 430 lub AISI 304L, krótki czas dostawy (większość złączek dostępna jest z magazynu w Polsce).

www.proorganika.com.pl
